一、案例名称

某重工企业（以下简称“客户”）钢结构设计系统（以下简称“项目”）。

二、案例视频

三、客户碰到的问题

客户购买主流的三维工具软件后，在软件原生态的配置环境下开展基础常规应用。而客户这样对软件的常规用法，并不能发挥三维工具软件最大的功效，也不能最大限度地提高设计效率，更谈不上设计规范，故三维软件使用过程中会碰到很多低级混乱的问题，如前序的低级干涉问题或低级的可制造性问题等。

四、我们的解决方案

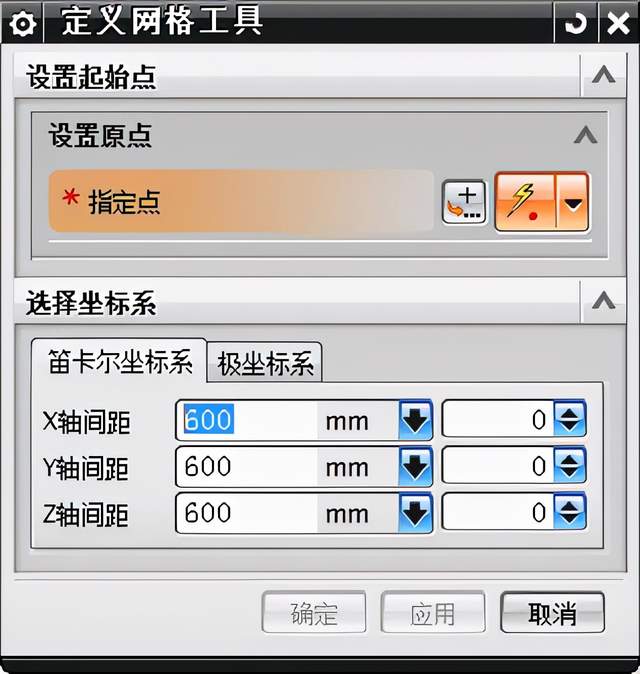

1. 平台骨架文件的多样化设计需求，提出此方案：以点阵线阵的方式快速搭建平台设计所需要的基础版骨架。提供便于修改的设计形式，在基础骨架上修改出正式版骨架文件。

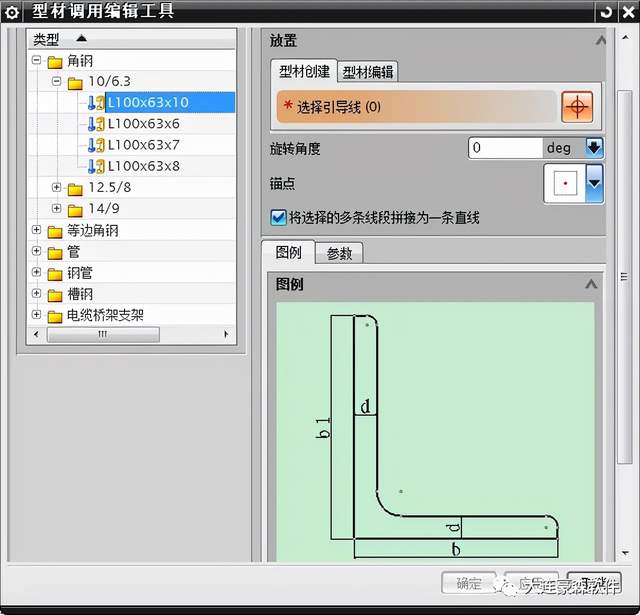

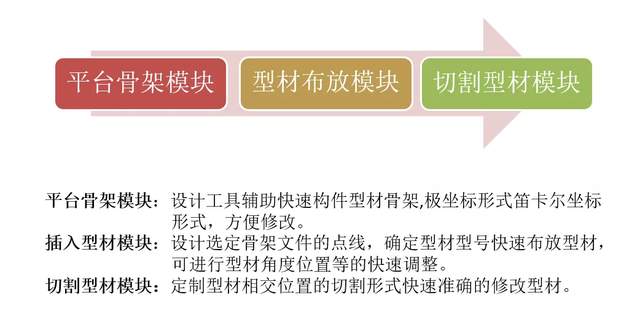

2. 型材布放模块：包含平台钢结构型材的标准型号，支持型材修改。①选择直线：选择需要放置型材得直线，草图线、空间线均可②旋转角度：放置型材时的角度③锚点：放置型材的位置

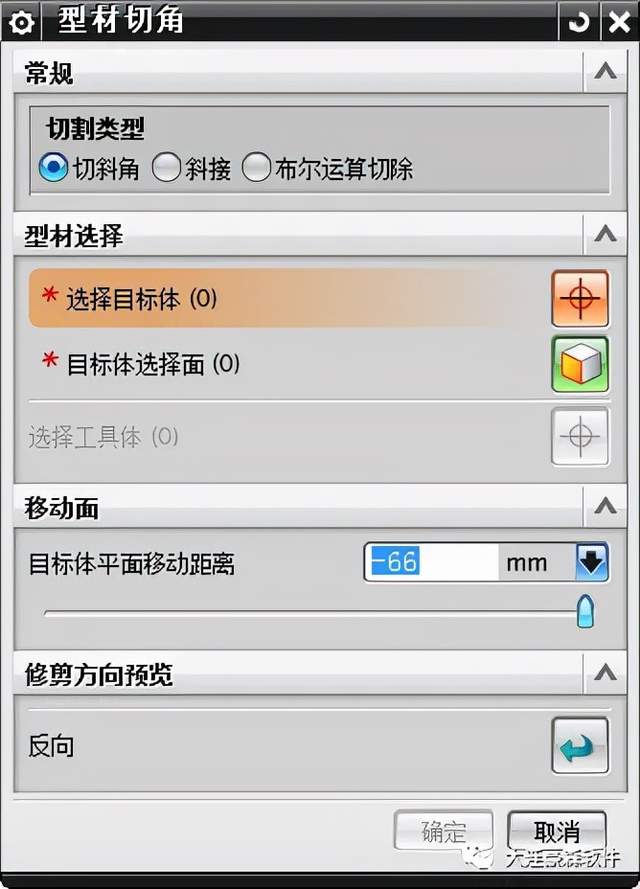

3. 在型材布放完成后，我们需要对型材连接位置进行局部修改，这里我们提出型材切割模块，包含：切斜角，布尔运算切除，斜接的形式。

五、项目成果

1. 在和客户做了深入的前期项目调研后，对客户工作场景中涉及到的NX软件具体使用进行了定制化二次开发。

2. 项目采用一键式输入的方式，使得客户可以方便快捷地输出结果，而且更加准确。

3. 本项目有效提升了客户的工作标准化、精细化、准确度。
